Для поучения точной сметы при возведении крытой площадки в саду или во дворе частного дома, необходимо знать, как рассчитать навес. Важным моментом выступает правильный расход материала и способность конструкции, необходимой для отдыха или парковки машины, выдерживать нагрузки. Выпадение осадков, сильные ветра могут завалить ее, если замеры составлены неверно.
Для проведения правильных расчетов необходимо знать несколько простых правил. К ним относятся возможное влияние снежных сугробов, поток ветра, мобильность конструкции, методы просчетов пристройки к дому и отдельной конструкции.
Какие материалы являются главными фигурантами в таком деле? Как рассчитать нагрузку на навес? Система, возводимая на открытом пространстве, включает в себя элементы: столбы, лаги, фермы и покрытия.
Столбы
Опоры предполагают учет высоты и число столбов. Для того, чтобы узнать, как рассчитать навес из поликарбоната следует определиться с его параметрами. Установка с предполагаемыми размерами 2-5 м, требует покупку трубы диаметром 60-80мм. При возведении крыши больших параметров, число столбов можно оставить прежним, а при выборе трубы выбрать размер 100х100мм.
Конструкция скатного навеса
Обрешетка
Зная толщину и шаг обрешетки, будет легче рассчитать навес из профнастила. К примеру. Если его ширина будет 8 м, а длина 6 м, то длина шага равна одному метру, а толщина пластика – 10 мм.
Внимание! Расстояние между несущими элементами обрешетки прямо пропорционально нагрузке и диаметру труб.

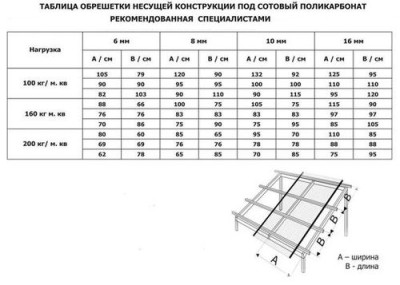

Таблица обрешетки
Ферма из профильной трубы

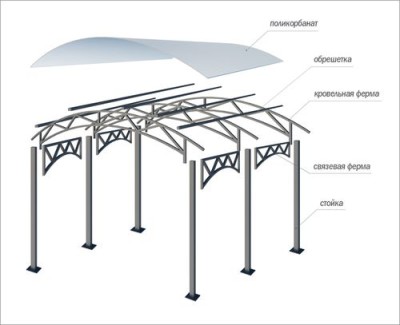

При необходимости рассчитать навес из металла, который будет представлен в виде арки, то без ферм не обойдется. Фермы — соединение лагов из опор, определяющие основные параметры кровли.
Фермы возводятся из профильной трубы, они имеет разную форму и размеры. При этом основным моментом выступает расчет материала и уклона.
Как рассчитать расход материала, зная угол наклона?
Угол уклона треугольной крыши 22 – 30 гр:
- Длина пролета 14 – 20 м – четное число панелей (8 шт.) длиной 1, 5; 2, 5 м
- Промышленная постройка из двух соединенных между собой ферм длиной пролета 20 – 35 м, четное число панелей (12-16 шт.) длиной 2 – 2,75 м.
Угол уклона трапециевидной фермы 6 – 15 гр:
Односкатный навес с малым наклоном предполагает асимметричную форму фермы. Небольшая конструкция возводится в виде трапеции. Увеличение радиуса арочной структуры способствует снижению вероятности задержания снега и увеличению несущей способности фермы.
Идеальная высота – 1/7 или 1/9 длины пролета. Длина панелей 1,5 – 2,5 м, к раскосам добавляются стойки. Использование решетки предполагает установку коротеньких стоек.

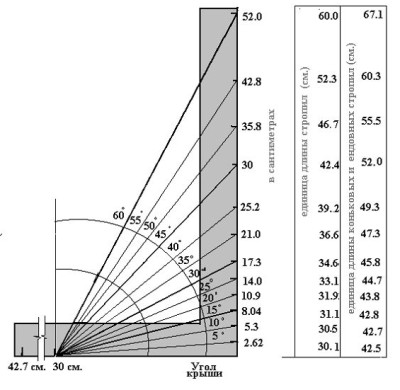

Угол наклона навеса
Размеры трубы
- 40x20x2 мм – небольшие навесы шириной до 4,5 м;
- 40x40x2 мм. Навесы шириной до 5,5 метра;
- Навесы от 5 м: 40x40x3 мм или 60x30x2 мм.
Минимальное расстояние между фермами – 1,75 м.

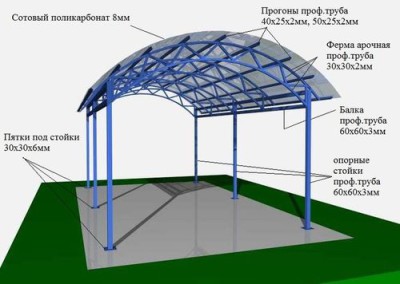

Пример готового навеса
При выборе простой формы настила домиком, ширина которого 6 на 8 м, предполагаются следующие расчеты:
- Шаг между опорами (трубами) с торца – 3 м, по бокам – 4 м.
- Число металлических стоек – 8.
- Высота ферм под стропилами 600 мм.
- Обрешетка крыши: профилегибочные перекрытия – 12 труб, размер 40х20х0,2.
Типовые расчеты арочного покрытия 4 м
В целях экономии вместо 6 металлических опор можно установить 4. Не исключено уменьшение количества ферм или каркасной обрешетки. При этом недопустимо снижение жесткости, поскольку это повлияет на низкий уровень устойчивости конструкции.
